型號 :2015425105518
材質 :鑄鐵 不銹鋼
進口直徑： 25~300mm
出口直徑：8~800m3/h
流 量：
工作溫度：
固體顆粒：
工作允許壓力：
許用試驗壓力：
產品概述

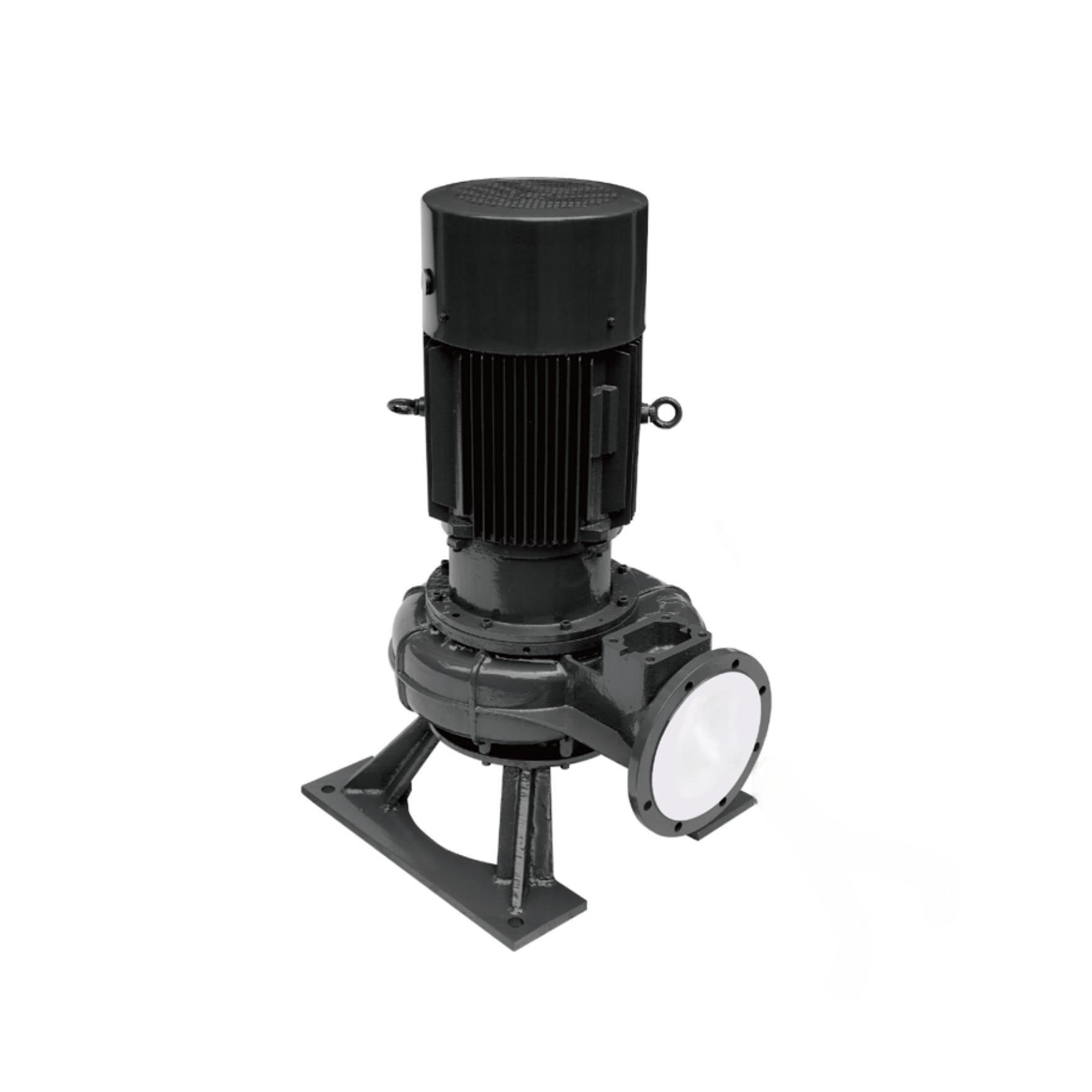

LW立式無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。LW立式無堵塞排污泵是引進國外技術，通過吸收、轉化研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單(雙)通道葉輪，排污能力強、能有效的通過泵口徑的5倍纖維物與直徑為泵口徑50%的固體顆粒，動密封采用兩組特殊材料的硬質合金機械密封裝置，材質為鑄鐵和不銹鋼。
結構說明
LW立式無堵塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單(雙)大流道葉輪，具有很好的通過能力。
LW立式無堵塞排污泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。
產品特點
1、機械密封采用新型磨檫副，并長期處入油室內運行；
2、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
3、采用雙葉片葉輪結構，大大提高了污物的通過能力；
4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
7、該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支。
使用條件
1、LW立式排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用；
2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間；
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中。
注意：在選型或安裝使用前務使泵實際使用條件符合以上條款，確保產品的正確使用。
常見故障分析及其排除方法
故障現象 原因分析 排除方法
1葉輪旋轉錯誤 1調整葉輪旋轉方向
2閥門是否打開和完好 2檢查、維修、排除
3管道葉輪被堵 3清理雜物
流量不足 4轉速過低 4檢查電器設備及電路
或不出水 5揚程過高 5改泵或降低揚程
6抽送介質密度較大 6用水沖稀降低濃度
7介質粘度較高 7降低粘度
8密封圈損壞（口環處） 8更換
運行不穩定 1葉輪不平衡 1調換或校正
2軸承損壞 2更換
1缺相 1檢查線路進行修復
2葉輪卡住 2排除雜物
泵不能啟動 3繞組、接頭或電纜斷路 3用歐姆表檢查修復
4定子繞組燒壞 4修理、更換繞組
5電器控制發生故障 5修理或調換
1工作電壓低 1調整工作電壓
2管道、葉輪被堵 2清理管道、葉輪堵物
電流過大 3抽送液體的高度或粘度較高 3改變密度或粘度
4使用揚程過低 4減少流量，提高揚程
1電纜線電源接線端滲漏 1擰緊壓緊螺母
2電纜線破損 2更換
絕緣電阻低 3機械密封磨損產生泄露 3更換
4各O形密封圈失效 4更換
5機殼被介質腐蝕漏水 5修補
排污泵為單吸窩殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。
該系列泵具有兩種結構形式，一是電機也泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構如圖所示，每種結構具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求將進出口安放0。、90。、180。、270。，便于管路連接，二是進口軸向吸入，便于立式安裝。
產品特點
1采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2．設計合理，配套電機合理，效率高，節能效果顯著。
3．機械密封采用單道密封，材質為硬質耐磨耐腐碳化鎢，具有耐用、耐磨等特點，可安全連續運行8000小時以上。
4．泵與電機直聯同軸，屬機電一體化產品，結構緊湊， 性能穩定。
5．水力性能先進，整機效率高，運轉噪音低。
6、在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
7．泵與電機為一體化機構，安裝時無需校正。
型號意義 ：
80 - LW - 100 - 15 - 7.5
“80” —— 代表排出口徑
“LW” —— "L"代表立式，“W”代表排污
“100” —— 代表流量（m3/h)
“15” —— 代表揚程
“7.5” —— 代表功率（KW）
序號 型號 口徑 流量 揚程 功率 轉速 效率 使用揚程范圍
（m） (m3/h) (m) (kw) (r/min) (%) (m)
1 25LW8-22-1.1 25 8 22 1.1 2825 38.5 10-22
2 32LW12-15-1.1 32 12 15 1.1 2825 40 8-15
3 40LW15-15-1.5 40 15 15 1.5 2840 45.1 6-15
4 40LW15-30-2.2 40 15 30 2.2 2840 48 15-30
5 50LW20-7-0.75 50 20 7 0.75 1390 54 3-7
6 50LWI0-10-0.75 50 10 10 0.75 1390 56 4-10
7 50LW20-15-1.5 50 20 15 1.5 2840 55 6-15
8 50LW15-25-2.2 50 15 25 2.2 2840 56 10-25
9 50LW18-30-3 50 18 30 3 2880 58 15-30
10 50LW25-32-5.5 50 25 32 5.5 2900 53 17-32
11 50LW20-40-7.5 50 20 40 7.5 2900 55 20-40
12 65LW25-15-2.2 65 25 15 2.2 2840 52 6-15
13 65LW37-13-3 65 37 13 3 2880 55 6-13
14 65LW25-30-4 65 25 30 4 2890 58 15-30
15 65LW30-40-7.5 65 30 40 7.5 2900 56 20-40
16 65LW35-50-11 65 35 50 11 2930 60 35-50
17 65LW35-60-15 65 35 60 15 2930 63 40-60
18 80LW40-7-2.2 80 40 7 2.2 1420 52 3-7
19 80LW43-13-3 80 43 13 3 2880 50 5-13
20 80LW40-15-4 80 40 15 4 2890 57 6-15
21 80LW65-25-7.5 80 65 25 7.5 2900 56 12-25
22 100LW80-10-4 100 80 10 4 1440 62 4-10
23 100LW110-0-5.5 100 110 10 5.5 1440 66 5-10
24 100LWI00-15-7.5 100 100 15 7.5 1440 67 8-15
25 IOOLW85-20-7.5 100 85 20 7.5 1440 68 10-20
26 100LW100-25-11 100 100 25 11 1460 65 10-25
27 IOOLWI00-30-15 100 100 30 15 1460 66 12-30
28 100LW100-35-18.5 100 100 35 18.5 1470 65 15-35
29 125LW130-15-11 125 130 15 11 1460 62 7-15
30 125LW130-20-15 125 130 20 15 1460 63 10-20
31 150LW145-9-7.5 150 145 9 7.5 1440 63 4-9
32 150LW180-15-15 150 180 15 15 1460 65 5-15
33 150LW180-20-18.5 150 180 20 18.5 1470 75 8-20
34 150LW180-25-22 150 180 25 22 1470 76 12-25
35 150LW130-30-22 150 130 30 22 1470 75 15-30
36 150LW180-30-30 150 180 30 30 1470 73 15-30
37 150LW200-30-37 150 200 30 37 1480 70 13-30
38 200LW300-7-11 200 300 7 11 970 73 3-7
39 200LW250-11-15 200 250 11 15 970 74 4-11
40 200LW400-10-22 200 400 10 22 1470 76 5-10
41 200LW400-13-30 200 400 13 30 1470 73 6-13
42 200LW250-15-18.5 200 250 15 18.5 1470 72 7-15
43 200LW300-15-22 200 300 15 22 1470 73 8-15
44 200LW250-22-30 200 250 22 30 1470 71 12-22
45 200LW350-25-37 200 350 25 37 1480 75 10-25
46 200LW400-30-45 200 400 30 45 1480 70 13-30
47 250LW600-9-30 250 600 9 30 980 74 3-9
48 250LW600-12-37 250 600 12 37 1480 78 5-12
49 250LW600-15-45 250 600 15 45 1480 75 6-15
50 250LW600-20-55 250 600 20 55 1480 73 8-20
51 250LW600-25-75 250 600 25 75 1480 73 12-25
52 250LW800-12-45 250 800 12 45 1480 76 5-12
53 300LW500-15-45 300 500 15 45 980 70 7-15
54 300LW800-15-55 300 800 15 55 980 73 8-15
55 300LW600-20-55 300 600 20 55 980 75 10-20
56 300LW800-20-75 300 800 20 75 980 78 12-20
57 300LW950-20-90 300 950 20 90 980 80 11-20
58 300LW1000-25-110 300 1000 25 110 980 82 12-25
59 350LW1100-10-55 350 1100 10 55 980 84.5 4-10
60 350LW1500-15-90 350 1500 15 90 980 82.5 6-15
61 350LW1200-18-90 350 1200 18 90 980 83.1 8-18
62 350LW1100-28-132 350 1100 28 132 740 83.2 15-25
63 350LWI000-36-160 350 1000 36 160 740 78.5 20-36
64 400LW1500-10-75 400 1500 10 75 980 821 3-10
65 400LW2000-15-132 400 2000 15 132 740 85.5 6-15
66 400LW1700-22-160 400 1700 22 160 740 82.1 10-22
67 400LW1500-26-160 400 1500 26 160 740 83.5 12-26
68 400LW1700-30-200 400 1700 30 200 740 83.5 15-30
69 400LW1800-32-250 400 1800 32 250 740 82.1 17-32
