型號 :25-125A
材質 :鑄鋼/不銹鋼
進口直徑：125A
出口直徑：25
流 量：2.5 3.6 4.6
工作溫度：-20℃～+120℃
固體顆粒：
工作允許壓力：≤1.0MPa
許用試驗壓力：≤1.0MPa

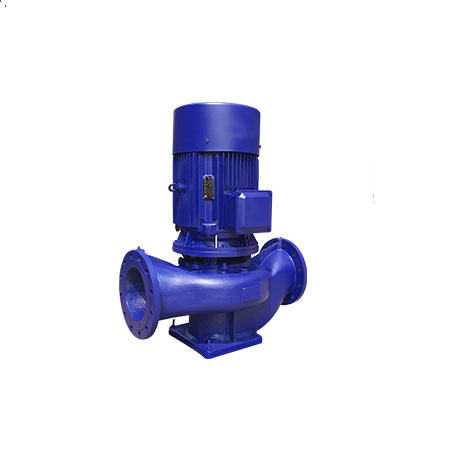

ISG型立式管道泵產品概述：
ISG立式管道離心泵用于：空調水循環泵、熱水管道循環泵、管道增壓泵、管道加壓泵、冷卻水泵、冷凍水泵 等用。采用IS型離心泵和SG型管道泵之性能參數，在SG管道泵的基礎上進行巧妙組合設計而成。該系列離心泵產品具有高效節能、噪音低、性能可靠等優點。該符合國家機械部JB/T53058-93的標準要求。
常見故障分析及其排除方法
故障現象 原因分析 排除方法
1葉輪旋轉錯誤 1調整葉輪旋轉方向
2閥門是否打開和完好 2檢查、維修、排除
3管道葉輪被堵 3清理雜物
流量不足 4轉速過低 4檢查電器設備及電路
或不出水 5揚程過高 5改泵或降低揚程
6抽送介質密度較大 6用水沖稀降低濃度
7介質粘度較高 7降低粘度
8密封圈損壞（口環處） 8更換
運行不穩定 1葉輪不平衡 1調換或校正
2軸承損壞 2更換
1缺相 1檢查線路進行修復
2葉輪卡住 2排除雜物
泵不能啟動 3繞組、接頭或電纜斷路 3用歐姆表檢查修復
4定子繞組燒壞 4修理、更換繞組
5電器控制發生故障 5修理或調換
1工作電壓低 1調整工作電壓
2管道、葉輪被堵 2清理管道、葉輪堵物
電流過大 3抽送液體的高度或粘度較高 3改變密度或粘度
4使用揚程過低 4減少流量，提高揚程
1電纜線電源接線端滲漏 1擰緊壓緊螺母
2電纜線破損 2更換
絕緣電阻低 3機械密封磨損產生泄露 3更換
4各O形密封圈失效 4更換
5機殼被介質腐蝕漏水 5修補
序號 | 型號 | A | B | B1 | N1-ΦA(chǔ)1 | D1 | D | N2-ΦA(chǔ)2 | L | H |
1 | 25GW8-22-1.1 | 110 | 120 | 105 | 4-Φ12 | 90 | 120 | 4-Φ14 | 270 | 430 |
2 | 32GW12-15-1.1 | 110 | 120 | 105 | 4-Φ12 | 90 | 120 | 4-Φ14 | 270 | 430 |
3 | 40GW15-15-1.5 | 120 | 130 | 105 | 4-Φ12 | 100 | 130 | 4-Φ14 | 310 | 470 |
4 | 40GW15-30-2.2 | 120 | 130 | 105 | 4-Φ12 | 100 | 130 | 4-Φ14 | 310 | 490 |
5 | 50GW20-7-0.75 | 130 | 150 | 125 | 4-Φ13 | 110 | 140 | 4-Φ14 | 330 | 500 |
6 | 50GW10-10-0.75 | 130 | 150 | 125 | 4-Φ13 | 110 | 140 | 4-Φ14 | 330 | 500 |
7 | 50GW20-15-1.5 | 130 | 150 | 125 | 4-Φ13 | 110 | 140 | 4-Φ14 | 310 | 490 |
8 | 50GW15-25-2.2 | 130 | 150 | 125 | 4-Φ13 | 110 | 140 | 4-Φ14 | 310 | 510 |
9 | 50GW18-30-3 | 130 | 150 | 125 | 4-Φ13 | 110 | 140 | 4-Φ14 | 330 | 560 |
10 | 50GW25-32-2.2 | 140 | 170 | 145 | 4-Φ14 | 110 | 140 | 4-Φ14 | 350 | 620 |
11 | 50GW20-40-7.5 | 140 | 170 | 145 | 4-Φ14 | 110 | 140 | 4-Φ14 | 350 | 660 |
12 | 65GW25-15-2.2 | 140 | 160 | 135 | 4-Φ13 | 130 | 160 | 4-Φ14 | 310 | 500 |
13 | 65GW37-13-3 | 140 | 160 | 135 | 4-Φ13 | 130 | 160 | 4-Φ14 | 310 | 560 |
14 | 65GW25-30-4 | 140 | 160 | 135 | 4-Φ13 | 130 | 160 | 4-Φ14 | 330 | 600 |
15 | 65GW30-40-7.5 | 140 | 170 | 145 | 4-Φ14 | 130 | 160 | 4-Φ14 | 350 | 660 |
16 | 65GW35-50-11 | 150 | 200 | 160 | 4-Φ18 | 130 | 160 | 4-Φ14 | 370 | 750 |
17 | 65GW25-60-15 | 150 | 200 | 160 | 4-Φ18 | 130 | 160 | 4-Φ14 | 370 | 800 |
18 | 80GW40-7-2.2 | 180 | 200 | 170 | 4-Φ14 | 150 | 190 | 4-Φ18 | 420 | 650 |
19 | 80GW43-13-3 | 160 | 200 | 170 | 4-Φ14 | 150 | 190 | 4-Φ18 | 360 | 610 |
20 | 80GW40-15-4 | 160 | 200 | 170 | 4-Φ14 | 150 | 190 | 4-Φ18 | 360 | 620 |
21 | 80GW65-25-7.5 | 180 | 200 | 170 | 4-Φ14 | 150 | 190 | 4-Φ18 | 420 | 710 |
型號意義 ：
80 - GW - 100 - 15 - 7.5
“80” —— 代表排出口徑
“GW” —— "G"代表管道，“W”代表污
“100” —— 代表流量（m3/h)
“15” —— 代表?yè)P(yáng)程
“7.5” —— 代表功率（KW）
性能參數：
序號 型號 口徑 流量 揚程 功率 轉速 效率 使用揚程范圍
（mm) (m/h3) (m) (kw) (r/min) (%) (m)
1 25GW8-22-1.1 25 8 22 1.1 2825 38.5 10-22
2 32GW12-15-1.1 32 12 15 1.1 2825 40 8-15
3 40GW15-15-1.5 40 15 15 1.5 2840 45.1 6-15
4 40GW15-30-2.2 40 15 30 2.2 2840 48 15-30
5 50GW20-7-0.75 50 20 7 0.75 1390 54 3-7
6 50GWI0-10-0.75 50 10 10 0.75 1390 56 4-10
7 50GW20-15-1.5 50 20 15 1.5 2840 55 6-15
8 50GW15-25-2.2 50 15 25 2.2 2840 56 10-25
9 50GW18-30-3 50 18 30 3 2880 58 15-30
10 50GW25-32-5.5 50 25 32 5.5 2900 53 17-32
11 50GW20-40-7.5 50 20 40 7.5 2900 55 20-40
12 65GW25-15-2.2 65 25 15 2.2 2840 52 6-15
13 65GW37-13-3 65 37 13 3 2880 55 6-13
14 65GW25-30-4 65 25 30 4 2890 58 15-30
15 65GW30-40-7.5 65 30 40 7.5 2900 56 20-40
16 65GW35-50-11 65 35 50 11 2930 60 35-50
17 65GW35-60-15 65 35 60 15 2930 63 40-60
18 80GW40-7-22 80 40 7 2.2 1420 52 3-7
19 80GW43-13-3 80 43 13 3 2880 50 5-13
20 80GW40-15-4 80 40 15 4 2890 57 6-15
21 80GW65-25-7.5 80 65 25 7.5 2900 56 12-25
22 IOOGW80-10-4 100 80 10 4 1440 62 4-10
23 IOOGW110-10-5.5 100 110 10 5.5 1440 66 5-10
24 IOOGWI00-15-75 100 100 15 7.5 1440 67 8-15
25 IOOGW85-20-7.5 100 85 20 7.5 1440 68 10-20
26 IOOGW100-25-11 100 100 25 11 1460 65 10-25
27 IOOGWI00-30-15 100 100 30 15 1460 66 12-30
28 IOOGW100-35-18.5 100 100 35 18.5 1470 65 15-35
29 125GW130-15-11 125 130 15 11 1460 62 7-15
30 125GW130-20-15 125 130 20 15 1460 63 10-20
31 150GW145-9-75 150 145 9 7.5 1440 63 4-9
32 150GW180-15-15 150 180 15 15 1460 65 5-15
33 150GW180-20-18.5 150 180 20 18.5 1470 75 8-20
34 150GW180-25-22 150 180 25 22 1470 76 12-25
35 150GW130-30-22 150 130 30 22 1470 75 15-30
36 150GW180-30-30 150 180 30 30 1470 73 15-30
37 150GW200-30-37 150 200 30 37 1480 70 13-30
38 200GW300-7-11 200 300 7 11 970 73 3-7
39 200GW250-11-15 200 250 11 15 970 74 4-11
40 200GW400-10-22 200 400 10 22 1470 76 5-10
41 200GW400-13-30 200 400 13 30 1470 73 6-13
42 200GW250-15-18.5 200 250 15 18.5 1470 72 7-15
43 200GW300-15-22 200 300 15 22 1470 73 8-15
44 200GW250-22-30 200 250 22 30 1470 71 12-22
45 200GW350-25-37 200 350 25 37 1480 75 10-25
46 200GW400-30-45 200 400 30 45 1480 70 13-30
47 250GW600-9-30 250 600 9 30 980 74 3-9
48 250GW600-12-37 250 600 12 37 1480 78 5-12
49 250GW600-15-45 250 600 15 45 1480 75 6-15
50 250GW600-20-55 250 600 20 55 1480 73 8-20
51 250GW600-25-75 250 600 25 75 1480 73 12-25
52 250GW800-12-45 250 800 12 45 1480 76 5-12
53 300GW500-15-45 300 500 15 45 980 70 7-15
54 300GW800-15-55 300 800 15 55 980 73 8-15
55 300GW600-20-55 300 600 20 55 980 75 10-20
56 300GW800-20-75 300 800 20 75 980 78 12-20
57 300GW950-20-90 300 950 20 90 980 80 11-20
58 300GWI000-25-110 300 1000 25 110 980 82 12-25
59 350GWII00-10-55 350 1100 10 55 980 84.5 4-10
60 350GW1500-15-90 350 1500 15 90 980 82.5 6-15
61 350GW1200-18-90 350 1200 18 90 980 83.1 8-18
62 350GW1100-28-132 350 1100 28 132 740 83.2 15-25
63 350GWI000-36-160 350 1000 36 160 740 78.5 20-36
64 400GW1500-10-75 400 1500 10 75 980 82.1 3-10
65 400GW2000-15-132 400 2000 15 132 740 85.5 6-15
66 400GW1700-22-160 400 1700 22 160 740 82.1 10-22
67 400GW1500-26-160 400 1500 26 160 740 83.5 12-26
68 400GW1700-30-200 400 1700 30 200 740 83.5 15-30
69 400GW1800-32-250 400 1800 32 250 740 82.1 17-32
